北京儀特諾電子全心致力于貴金屬純度檢測技術(shù)的推廣與應(yīng)用，在黃金首飾檢測領(lǐng)域做了大量的研究與探尋，為國內(nèi)上千家珠寶銀樓，首飾工廠，典當(dāng)回收等領(lǐng)域的客戶提供專業(yè)的檢測儀器和檢測技術(shù)，積累了豐富的實踐檢測經(jīng)驗和方法。結(jié)合當(dāng)前黃金首飾的加工工藝及巿場現(xiàn)狀，依據(jù)黃金首飾純度的檢測技術(shù)和方法,參考現(xiàn)行有效的國家標準、行業(yè)標準和各類期刊文獻，對目前國內(nèi)黃金首飾純度的檢測方法進行了總結(jié)和分析，以期建立和開發(fā)出更加完善的黃金首飾分析方法和風(fēng)險管控體系。

一、國內(nèi)標準方法概況
為了保證首飾的硬度、光澤度及美觀程度等，黃金首飾的組成原料不是單一的純金屬，而是以黃金為主要材料的合金體。目前，中國首飾行業(yè)強制性標準08 11887-2008規(guī)定，黃金首飾按黃金純度大致可分為9K、14K、18K、22K、足金和千足金等幾種。對于各類首飾中金和其他組成元素的分析測試，目前國內(nèi)均有相應(yīng)的標準分析方法，主要包括國家標準、行業(yè)標準、地方標準等。這些分析方法為黃金首飾的公平交易以及相關(guān)部門的質(zhì)量監(jiān)督，提供了必要的技術(shù)支持。按照分析測試方法的原理和性質(zhì)，可將這些方法大致劃分為密度法、X射線法、火試金法、重量法、電感耦合等離子體原子發(fā)射光譜法等。




二、黃金首飾中貴金屬測定方法
1 密度法
密度法原理是根據(jù)阿基米德原理測定樣品在空氣中的質(zhì)量除以其體積得到被測樣品的密度，再根據(jù)首飾中可能含有雜質(zhì)元素的密度和黃金的密度計算出首飾中金的純度，這是傳統(tǒng)的密度法原理，目前最新的水比重測金儀（黃金K數(shù)測定儀）將阿基米德原理與現(xiàn)在微電子技術(shù)相結(jié)合，采用德國進口傳感器，通過對貴金屬密度檢測直接換算出貴金屬純度，可直接讀取黃金K值、鉑金PT值、密度值、純度百分比等，目前已廣泛應(yīng)用于珠寶銀樓、典當(dāng)公司、貴金屬回收加工、首飾廠原材料檢測等領(lǐng)域。

黃金純度檢測儀具體測試方法如下：

①測試樣品干燥狀態(tài)下的重量（質(zhì)量），按確定鍵記憶

②測試樣品在水中重量（體積），按確定鍵，儀器自動顯示樣品K值或PT值，純度%



  數(shù)顯水比重測金儀的優(yōu)點為：無需計算，不需另外制作吊線等治具，分析速度快，樣品無損，并且機器帶有溫度補償功能，可避免因水溫不同照成的結(jié)果偏差，儀器及測定成本低，同時可當(dāng)作一般天平使用。可以快速區(qū)分以銅、銀、鎳、鎘、錫、鉛等金屬為胎體的包金和鍍金，對于一般包金鍍金或者純度過低的樣品，儀器會顯示LO自動報警提示。

密度法的一些局限性：對于完全空心的樣品，水無法浸透到樣品內(nèi)部，儀器無法讀取樣品真實體積，容易導(dǎo)致測試結(jié)果偏差。對于非單一性樣品，如鉆戒，金鑲玉，帶繩索掛件及首飾無法直接測試，需要拆分才能得到準確測試結(jié)果。對于密度與黃金鉑金接近的金屬，如銥、鎢等金屬做成的包金鍍金采用密度法無法區(qū)分。
密度法測試時需要注意的一些細節(jié)和技巧：樣品放在水中時，要確保樣品表面無氣泡，結(jié)構(gòu)復(fù)雜的首飾樣品，如轉(zhuǎn)運珠，半空心的手鏈或項鏈，直接放到水中時，由于有毛邊或者裂紋夾縫極易形成表面氣泡或者內(nèi)部氣泡，在測試此類樣品時，可在測試完干燥狀態(tài)的質(zhì)量后，用濃度為95%醫(yī)用酒精浸泡清洗后再放入水中。原因是酒精滲透性極強，易進入樣品空心內(nèi)部，酒精可以排除水表面的張力，樣品表面或空心部分覆蓋有酒精后放入水中，由于酒精密度比水的密度小，會浮出水的表面，酒精揮發(fā)的同時水會占據(jù)原來酒精所進入的樣品空心部分，這樣可保證樣品表面和空心部分不易再有氣泡行成，測試結(jié)果將更準確和可靠。


2、X射線熒光光譜法：

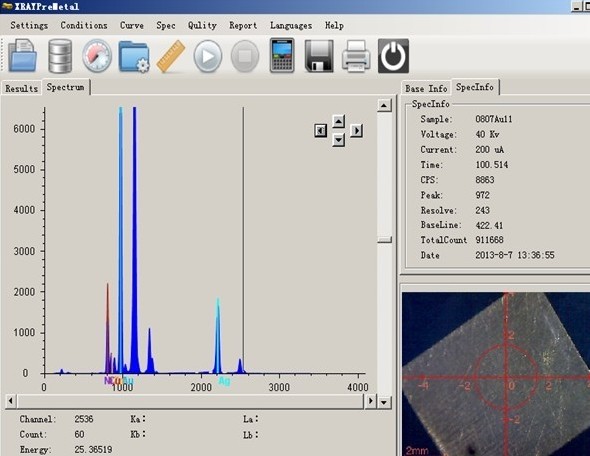

X射線熒光光譜法測定黃金首飾的純度是一種簡單、快捷的方法。其原理是X射線管（或放射源）產(chǎn)生入射X射線（一次X射線）激發(fā)被測樣品，受激發(fā)樣品中的元素會放射出二次X射線，不同元素所放射出的二次X射線具有特定的能量特性或波長特性；探測系統(tǒng)測量這些放射出來的二次X射線的能量及數(shù)量，采用軟件直接轉(zhuǎn)換成各種元素的種類和含量。





X射線熒光光譜法的優(yōu)點：X射線熒光光譜法是目前應(yīng)用于黃金首飾分析中最為廣泛的方法。其優(yōu)點是分析速度快，不損壞樣品，檢測成本低。目前使用XRF分析儀對貴金屬進行化學(xué)成份分析及純度成色判斷已經(jīng)成為一種廣泛應(yīng)用、極受歡迎的方法，并且符合國家標準GB/T-18043-2008標準。與火花試金法和化學(xué)試劑測試法相比，使用XRF對貴金屬進行分析是一種更迅速、更經(jīng)濟的多元素檢測方法。XRF分析儀為用戶提供了一種操作方便，且性價比極高的檢測技術(shù)：無需將檢測工具探入到被測樣件的材料中，也不會損壞被測樣件，即可獲得樣件的合金化學(xué)成份信息，判斷出樣件的百分比純度。內(nèi)置電腦的一體化機型，無需外接電腦，一鍵操作即可智能化分析貴金屬含量。采用Si-pin(USA)進口探測器高精度機型能迅速區(qū)分千足金（99.9%）和萬足金（99.99%）。
X射線熒光光譜法的一些局限性：由于X射線只能測試首飾表面，是對樣品特定點的定性及定量分析，因此要求被測樣品有較好的均勻性，無夾心、包裹現(xiàn)象。對于表面鍍層較厚和內(nèi)部摻銥、鎢等金屬的樣品測試，該方法仍然存在一定的風(fēng)險性，需要配合密度法進行整體測試，以排除常規(guī)包金鍍金情況。

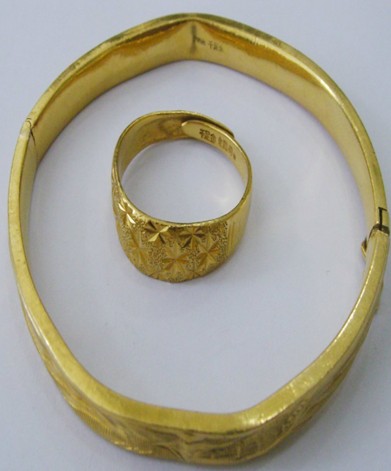

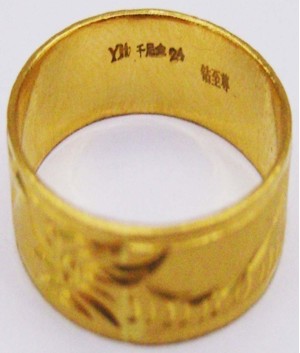

以上兩種無損檢測方法，是目前貴金屬檢測和鑒定領(lǐng)域里最常用和有效的方法。在常規(guī)的小件貴金屬首飾樣品中，包金飾品、鍍金飾品等仿真首飾，這類產(chǎn)品通常覆層厚度不大，檢測時結(jié)合密度法通常能很容易檢測出來，小件樣品中用鎢制作包金的難度較大，因為鎢的熔點和硬度比黃金高，只有大的樣品，如手鐲、金條、金塊、金錠，金塑等大件制品內(nèi)部易用鎢或者銥作為胎體，進行電鍍或者包裹，所以典當(dāng)業(yè)和回收業(yè)的朋友遇到此類樣品，需要格外小心。以上兩種方法盡管對包銥或鎢的大件包金樣品仍然有一定的檢驗難度，但足以區(qū)分出大部分常規(guī)的包金、鍍金樣品，將潛在風(fēng)險控制在一定范圍之內(nèi)。

3、火試金法
火試金法主要適用于黃金首飾中金量的測定，是經(jīng)典的檢測方法。該方法的原理是初步分析或估計金的含量，加入一定比例（一般為金量的2 ~5倍）的純銀，在一定量鉛箔的包裹下，放人灰皿中，置于高溫爐中灰吹，使金中的賤金屬雜質(zhì)元素隨鉛熔融液分離出去，最終只剩下金和銀的合粒，碾片，置于分金籃中用硝酸將銀分盡，最后將剩下的金片稱量，便可計算出金的含量。
火試金法具有較高的精密度和準確度，適應(yīng)范圍廣，可適用于333 ‰-999.5‰ 的黃金首飾。因此， 被認為是理想的仲裁方法。但是，該方法為破壞性方法；消耗大量的電量，速度慢，成本髙，操作復(fù)雜；不適用于含有某些不溶于硝酸的雜質(zhì)元素（如銥、銠、釕等）的首飾；不適用于999.5‰以上的黃金飾品。

4、重量法
重量法是指除火試金法之外的其他化學(xué)重量法，如化學(xué)還原法、沉淀法等。其原理是將樣品經(jīng)一種或多種試劑分解后濾去不溶雜質(zhì)，濾液加入沉淀劑等使被分析貴金屬以單質(zhì)或化合物的形式沉淀下來，從而實現(xiàn)貴金屬與其他元素的分離，然后過濾、洗滌，將濾紙和沉淀物放入坩堝中于高溫爐中燒至恒量，冷卻后稱量，并計算出貴金屬的含量。重量法優(yōu)點為成本較低，除了使用天平外不再使用其他昂貴儀器。對于樣品不均勻或樣品中含有銥、銠、釕等難分離元素，該方法的優(yōu)勢更明顯。該方法的缺點為分析流程長，分析過程中有許多難以把握的不確定因素,如還原不完全、沉淀損失、新雜質(zhì)的引人等，從而會導(dǎo)致分析的準確度和精密度均不理想。

5、電感耦合等離子體原子發(fā)射光譜法
電感耦合等離子體原子發(fā)射光譜法（ICP-AES法）原理是用王水將黃金首飾溶解，用ICP-ASE儀測定溶液中雜質(zhì)的類別和含量，采用差減法扣除雜質(zhì)后即為主成分黃金的純度。ICP-AES法的優(yōu)點是快速全譜直讀，省去了原子吸收法中各種元素逐一檢測的麻煩；方法的精度高，多種元素的檢出限達到10ˉ⁶至10ˉ⁹。該方法主要適用于高純度黃金（999‰）首飾的檢測。




(2)看顏色：黃金首飾一般純度越高，色澤越深。正如人們常說的“七青八黃九紫十赤”，即如果金飾呈青黃色，含金量可達70％；呈黃色含金量可達80－90％；如果呈赤黃色，含金量可達95以上。當(dāng)然，僅僅憑顏色辨別黃金首飾的成色、真假是遠遠不夠的。
(3)掂重量：黃金的比重為19.3，高于其他金屬。同樣體積的黃金，其重量是銀的1．8倍，銅的2.2倍。所以，真金托在手中應(yīng)感覺沉重，假黃金則感覺較輕
(4)聽聲音：將金飾物拋向桌面，或扔在堅硬的地上，含金量越低，彈性越大，跳得越高，發(fā)出清脆的聲音，而且有余音；含金量越高，彈性越小，跳得越低，發(fā)出的聲音低悶、沉重，且無余音。
(5)試硬度：首飾含金量越高越柔軟，用手很容易折彎，韌性好，不易斷，用硬東西刻劃會留下清晰的劃痕；含金量越低則越堅硬，需要用較大的力氣才能彎動，而且易折斷，用硬東西刻劃時，劃痕不明顯。

（6）火槍燒：將樣品用高溫火槍燒透，冷卻后觀察顏色變化，冷卻后純金色澤不變，如表面仍呈原來黃金色澤則是純金；如顏色變暗或不同程度變黑，則不是純金。一般成色越低，顏色越濃，如果全部變黑，說明是假金飾品。多數(shù)包金在高溫?zé)傅耐瑫r可能發(fā)生膨脹裂開。

（7）試金石：黃金質(zhì)軟，很容易刻劃出條痕。試金石顏色愈深，磨得愈光滑，平整，刻劃出來的條痕愈清楚。用試金石鑒別黃金成色的原理就是根據(jù)條痕反射率和色澤的辨別來判斷的，故有“平看色，斜看光”的口訣。成色鑒定：首先把各種成色黃金在試金石上面劃一條線，把要鑒定的的黃金也在上面劃一條線，進行對比黃金的成色。真假鑒定：把要檢測的樣品在試金石上面劃一條線，再滴些硝酸在所劃的線條上面，如果滴后線條沒有了這就假黃金；如果是顏色變化比較大說明黃金的成色太低，因為市面上很多黃金里面摻有其他稀金屬導(dǎo)致黃金的成色較黃，硝酸可以把其他的金屬融化，且跟純黃金不產(chǎn)生任何反應(yīng)。

  綜上所述，貴金屬首飾的無損檢測方法中任何一種方法都不是萬能的，都有各自的優(yōu)點和局限性，因此必須有各種方法的密切配合，才能得出正確的結(jié)論。我們在日常檢測中要注意識別可疑首飾，對無損檢測結(jié)果不確定時，可以采取打磨、破損等其他手段對內(nèi)部進行分析，或采用化學(xué)法檢測加以驗證。北京儀特諾電子科技有限公司將與您一起，不斷探索和積累，將更多先進的檢測技術(shù)和方法應(yīng)用到我們實際工作當(dāng)中，以科學(xué)方法為指導(dǎo)，將貴金屬檢測領(lǐng)域潛在的風(fēng)險降到最低。


?
